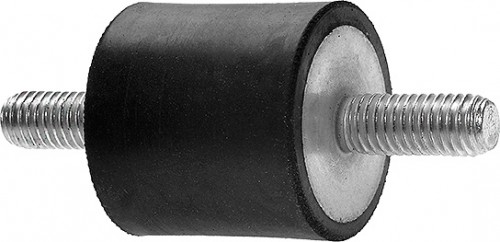

Hengeres gumirugók

Hengeres gumirugók

Hengeres gumirugók

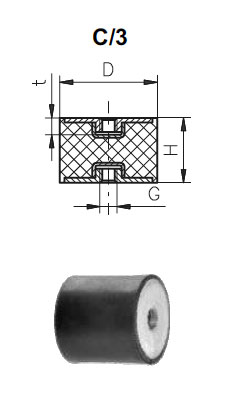

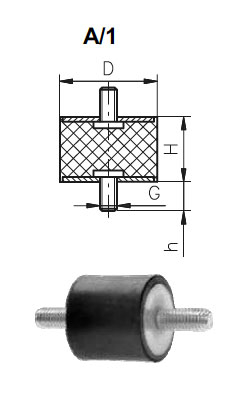

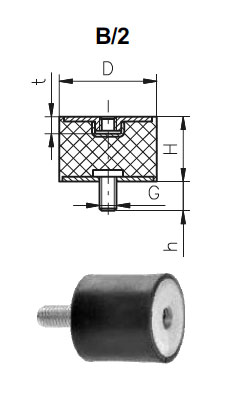

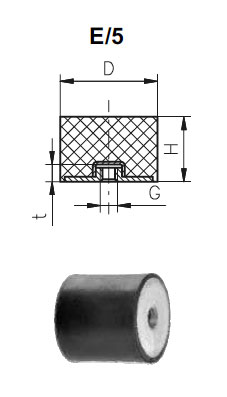

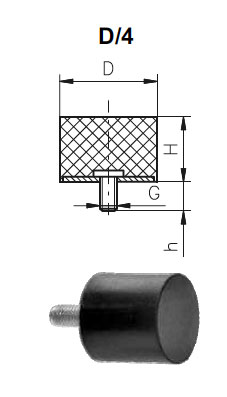

D H 1 2 3 4 5 G h t
8 8 + + + + + M3 6 3
10 10 + + + + + M4 10 4
10 15 + + + + + M4 10 4
15 10 + + + + + M4 10 4
15 15 + + + + + M4 10 4
15 20 + + + + + M4 10 4
15 30 + + + + + M4 10 4
20 5 + M6 18 6
20 10 + + + M6 18 6
20 12 + + + + M6 18 6
20 13,5 + + + + M6 18 6
20 15 + + + + + M6 18 6
20 20 + + + + + M6 18 6
20 25 + + + + + M6 18 6
25 10 + + + M6 18 6
25 15 + + + + M6 18 6
25 17 + + + + + M6 18 6
25 20 + + + + + M6 18 6
25 25 + + + + + M6 18 6
25 30 + + + + + M6 18 6
25 35 + + + + + M6 18 6
30 15 + + + + M8 20 8
30 20 + + + + + M8 20 8
30 25 + + + + + M8 20 8
30 30 + + + + + M8 20 8
30 35 + + + + + M8 20 8
40 10 + + M8 23 8
40 15 + + + M8 23 8
40 20 + + + + + M8 23 8
40 20 + + + + M10 28 10
40 25 + + + + + M8 23 8
40 25 + + + + + M10 28 10
40 30 + + + + + M8 23 8
40 30 + + + + + M10 28 10
40 40 + + + + + M8 23 8
40 40 + + + + + M10 28 10
50 20 + + + + M10 28 10
50 30 + + + + + M10 28 10
50 40 + + + + + M10 28 10
50 45 + + + + + M10 28 10
50 50 + + + + + M10 28 10
60 20 + + + + M10 28 10
60 25 + + + + + M10 28 10
60 50 + + + + + M10 28 10
70 45 + + + + + M10 25 10
70 50 + + + + + M10 25 10
75 25 + + + + M12 37 12
75 40 + + + + + M12 37 12
75 50 + + + + + M12 37 12
80 30 + + + + + M14 37 14
80 40 + + + + + M14 37 14
80 70 + + + + + M14 37 14
100 40 + + + + + M16 41 16
100 55 + + + + + M16 41 16
100 75 + + + + + M16 41 16
100 100 + + + + + M16 41 16
150 40 + + + + M20 46 20
150 100 + + + + + M20 46 20
  • D=25-ig a csavarok és a fémfegyverzetek egy anyagból, az ennél nagyobb átmérőjűek külön anyagból készülnek.
  • G=M10-ig a belső menetes fémfegyverzetek mélyhúzva, az e felettiek külön anyagból készülnek.
  • Kívánságra a táblázatban szereplő méretektől eltérő menethosszúságú gumirugók gyártását is vállaljuk.
Anyagminőség: NR, NBR, CR, EPDM
Felületkezelés: St37 horganyzott
Keménység: 40, 55, 70 Shore A
Rendelési minta: 40/30-1 M8*23 NR55 (D/H-Típus G(*h) keménység)

Szerszámállományunkat folyamatosan bővítjük! A táblázatban szereplő méretektől eltérő igénye esetén, kérje árajánlatunkat!
